Comenzamos a copiar nuestras plantas arquitectónicas para empezar con los planos hidrosanitarios,
que eran los planos a entregar para el siguiente parcial.
domingo, 23 de octubre de 2011
Sesion # 34 Dia 17/10/11
Llegando al salón el profesor dio la indicacion de que ivamos a plotear de forma ordenada, comenzando con la primera maquina, y los que no plotearan en su turno, se esperarían al ultimo.
Comenzamos a copiar nuestras plantas arquitectónicas para empezar con los planos hidrosanitarios,
que eran los planos a entregar para el siguiente parcial.
Comenzamos a copiar nuestras plantas arquitectónicas para empezar con los planos hidrosanitarios,
que eran los planos a entregar para el siguiente parcial.
sábado, 15 de octubre de 2011
Sesion del dia 11/10/11
Esta sesion no hubo clases, puesto que nos fuimos de excursión a Toluca y llegamos demasiado tarde a la escuela.
Sesion del dia 10/10/11
Ploteamos mi compañero y yo nuestro plotter definitivo. Solo esperamos la revision del profesor la siguiente semana.
Mientras los demas ploteaban hicimos nuestro corte longitudinal pero no lo acabamos.
Mientras los demas ploteaban hicimos nuestro corte longitudinal pero no lo acabamos.
Sesion del dia 6/10/11
No hicimos mucho, ya que continuamos ploteando y acabando planos algunos comenzaban a hacer su fachada y corte longitudinal de su respectivo plano.
Sesion del dia 04/10/11
Continuaron ploteando los equipos que faltaban.
Pero mi compañero y yo, ya estabamos corrigiendo errores de el primer plotter.
Estabamos listos para plotear por segunda vez, pero ploteamos la siguiente sesion.
Pero mi compañero y yo, ya estabamos corrigiendo errores de el primer plotter.
Estabamos listos para plotear por segunda vez, pero ploteamos la siguiente sesion.
Sesion del dia 3/10/11
Muchos de nosotros ploteamos, al mismo tiempo que ploteabamos, nos iva indicando los errores el profesor, muchos de los equipos que ploteamos teniamos arriba de 5 errores por plano, algo que es buena noticia ya que es nuestro primer plano como para tener pocos errores.
Sesion del dia 29/09/11
En esta clase, estabamos terminando con algunos detalles de nuestro plano, estabamos revisando medidas, simbolos y que los espacios arquitectonicos y los muebles estuviesen bien ubicados de acuerdo a nuestro plano.
La siguiente clase ivamos a plotear nuestro plano de prueba.
La siguiente clase ivamos a plotear nuestro plano de prueba.
Sesion del dia 27/09/11
En esta sesion, expuso el ultimo equipo. Nos hablaron sobre las escaleras.
En lo particular senti, que su exposicion estuvo bien solo que les falto las medidas para medir separacion de escalera entre escalera.

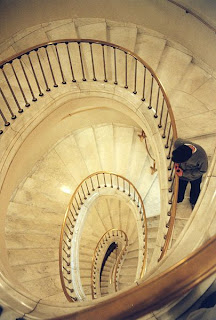

Una escalera es una construcción diseñada para comunicar varios espacios situados a diferentes alturas. Está conformada por escalones (peldaños) y puede disponer de varios tramos entre los descansos (mesetas o rellanos).
Pueden ser fijas, transportables o móviles. A la escalera amplia, generalmente artística o monumental se la llama escalinata. La transportable o «de mano», elaborada con madera, cuerda o ambos materiales, se la denomina escala. Aquella cuyos peldaños se desplazan mecánicamente se llama escalera mecánica.
TIPOS DE ESCALERAS Y MATERIALES
Con escalones volados y adosada a la pared. Este tipo de escalera es un elemento visual legero ya que al prescindir de caja resulta más liegera.
Metálicas con peldaño de cristal. De aspecto industrial, este tipo de escalera se integra muy bien en viviendas de tipo minimalista.
Componentes de una escalera
Una escalera fija, de fábrica, está compuesta de peldaños, y los siguientes elementos:
zancas: las vigas inclinadas que sirven de apoyo a los peldaños;
Descansos, mesetas o rellanos: los elementos horizontales en que termina cada tramo;
Peldaños o escalones: los elementos de un tramo que sirven para apoyar el pie;
la huella o pisa es la zona horizontal del escalón o peldaño en donde se asienta el pie;
la contrahuella o tabica es la parte vertical del escalón.
También puede disponer de:
Mamperlán: listón de madera con que se guarnece el borde de los peldaños en las escaleras de fábrica. Suele ser de forma redondeada, y sobresalir ligeramente de la tabica.
Zanquín: pieza que recubre la parte inferior de la pared, a modo de pequeño zócalo o rodapié.
Además, suele tener una barandilla de protección rematada en un pasamanos para dotarla de seguridad y facilitar su tránsito.
Los escalones se apoyan sobre una estructura, a modo de vigas inclinadas, que reciben el nombre de zancas; suelen ser de muy diversos materiales: madera, acero, hormigón, etc.
Peldaños de la escalera
Las escaleras deben poder subirse manteniendo el ritmo para evitar caídas. Para ello, su pendiente ha de ser constante. Es decir, la razón geométrica entre la profundidad de sus peldaños (llamada huella) y la altura de éstos (llamada contrahuella o tabica) debe ser constante. Si llamamos H a la longitud de la huella y C a la de la contrahuella, la razón entre ambas es la pendiente (m) de la escalera:
m = C/H
Por razones ergonómicas y de seguridad, en las escaleras fijas, los valores de C y H, expresados en centímetros, deben cumplir la siguiente relación:
2C + H = 64 cm, o fórmula de medida del paso.
Una norma adecuada para el diseño de escaleras es hacer que la suma de la profundidad de la huella, más dos veces la altura de la tabica, sea igual a la longitud media de un paso (de 59 a 68 cm) y no superar 16 escalones en cada tramo. El ancho de la huella ha de ser mayor de 80 cm por persona, y un metro en las de urgencias. Los peldaños serán siempre iguales en el mismo tramo de escalera, para evitar traspiés.
En lo particular senti, que su exposicion estuvo bien solo que les falto las medidas para medir separacion de escalera entre escalera.
Una escalera es una construcción diseñada para comunicar varios espacios situados a diferentes alturas. Está conformada por escalones (peldaños) y puede disponer de varios tramos entre los descansos (mesetas o rellanos).
Pueden ser fijas, transportables o móviles. A la escalera amplia, generalmente artística o monumental se la llama escalinata. La transportable o «de mano», elaborada con madera, cuerda o ambos materiales, se la denomina escala. Aquella cuyos peldaños se desplazan mecánicamente se llama escalera mecánica.
TIPOS DE ESCALERAS Y MATERIALES
Con escalones volados y adosada a la pared. Este tipo de escalera es un elemento visual legero ya que al prescindir de caja resulta más liegera.
Metálicas con peldaño de cristal. De aspecto industrial, este tipo de escalera se integra muy bien en viviendas de tipo minimalista.
Componentes de una escalera
Una escalera fija, de fábrica, está compuesta de peldaños, y los siguientes elementos:
zancas: las vigas inclinadas que sirven de apoyo a los peldaños;
Descansos, mesetas o rellanos: los elementos horizontales en que termina cada tramo;
Peldaños o escalones: los elementos de un tramo que sirven para apoyar el pie;
la huella o pisa es la zona horizontal del escalón o peldaño en donde se asienta el pie;
la contrahuella o tabica es la parte vertical del escalón.
También puede disponer de:
Mamperlán: listón de madera con que se guarnece el borde de los peldaños en las escaleras de fábrica. Suele ser de forma redondeada, y sobresalir ligeramente de la tabica.
Zanquín: pieza que recubre la parte inferior de la pared, a modo de pequeño zócalo o rodapié.
Además, suele tener una barandilla de protección rematada en un pasamanos para dotarla de seguridad y facilitar su tránsito.
Los escalones se apoyan sobre una estructura, a modo de vigas inclinadas, que reciben el nombre de zancas; suelen ser de muy diversos materiales: madera, acero, hormigón, etc.
Peldaños de la escalera
Las escaleras deben poder subirse manteniendo el ritmo para evitar caídas. Para ello, su pendiente ha de ser constante. Es decir, la razón geométrica entre la profundidad de sus peldaños (llamada huella) y la altura de éstos (llamada contrahuella o tabica) debe ser constante. Si llamamos H a la longitud de la huella y C a la de la contrahuella, la razón entre ambas es la pendiente (m) de la escalera:
m = C/H
Por razones ergonómicas y de seguridad, en las escaleras fijas, los valores de C y H, expresados en centímetros, deben cumplir la siguiente relación:
2C + H = 64 cm, o fórmula de medida del paso.
Una norma adecuada para el diseño de escaleras es hacer que la suma de la profundidad de la huella, más dos veces la altura de la tabica, sea igual a la longitud media de un paso (de 59 a 68 cm) y no superar 16 escalones en cada tramo. El ancho de la huella ha de ser mayor de 80 cm por persona, y un metro en las de urgencias. Los peldaños serán siempre iguales en el mismo tramo de escalera, para evitar traspiés.
Sesion del dia 26/09/11
En esta clase, continuamos elaborando nuestro proyecto,
todavia no ploteo ningun equipo, solo el profesor German nos comento que planos se debian plotear para este parcial.
todavia no ploteo ningun equipo, solo el profesor German nos comento que planos se debian plotear para este parcial.
Sesion del dia 24/09/11
En esta sesion seguiamos elaborando nuestro proyecto, muchos de nosotros les faltaba terminar el pie de plano.
Terminando podiamos empezar a plotear.
Fue todo lo que hicimos.
Terminando podiamos empezar a plotear.
Fue todo lo que hicimos.
